製品属性(仕様)

製品
分類
サンプル(QRコード) 業界
加工
分類
平面研削加工・プロファイル研削加工・細穴放電加工・ワイヤーカット加工 加工
精度
±0.005
材質超硬、SK3 寸法50×90

製品画像(様子)

特徴

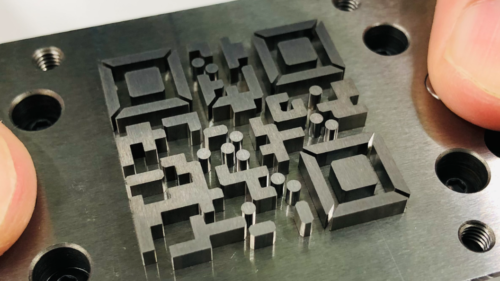

この超硬製精密打ち抜き金型は、打ち抜く部分をQRコードをイメージして製作したもので、実際にスマホで撮影すると実際にリンク先に飛ばせるようになっています。サンプルとして製作したので親近感はあると思いますが、製作にあたっては超硬加工.COMを運営する㈱キンコーの技術力を総動員して製作しております。まずQRコード部に関しては下型プレート部分の形状加工はワイヤーカット加工にて行われており、公差は±5μmと高精度になっております。さらに超硬で製作したパンチ部については、研削加工(平面研削・円筒研削・プロファイル研削)とワイヤーカット加工を駆使しており、下型プレートの形状とパンチ部のクリアランスは±2μmで製作しております。実際にこの金型を使って高精度なプレス加工も行うことが可能です。
超硬加工.COMではこのような精密打ち抜き金型の製作も得意としておりますので、お困りの案件がありましたらぜひお問い合わせください。
